1. Einleitung
Das Pixi-Therm verfolgt die Idee, die Temperatur und
relative Luftfeuchtigkeit in einem Raum mit
einem DHT22-Sensor (alternativ: HYT939) zu messen und mit
NeoPixel-Strips anzuzeigen. Eine Liste der
benötigten Teile findet sich in der Einkaufsliste
weiter unten auf dieser Seite.
Dabei wird die ideale Raumtemperatur und ideale
Luftfeuchtigkeit von zwei schwach grün glimmenden
Punkten angezeigt. Außerhalb dieser Bereiche
wechselt die Temperaturanzeige nach rot bzw. blau,
die relative Luftfeuchtigkeitsanzeige nach rot.
2. Minty vorbereiten

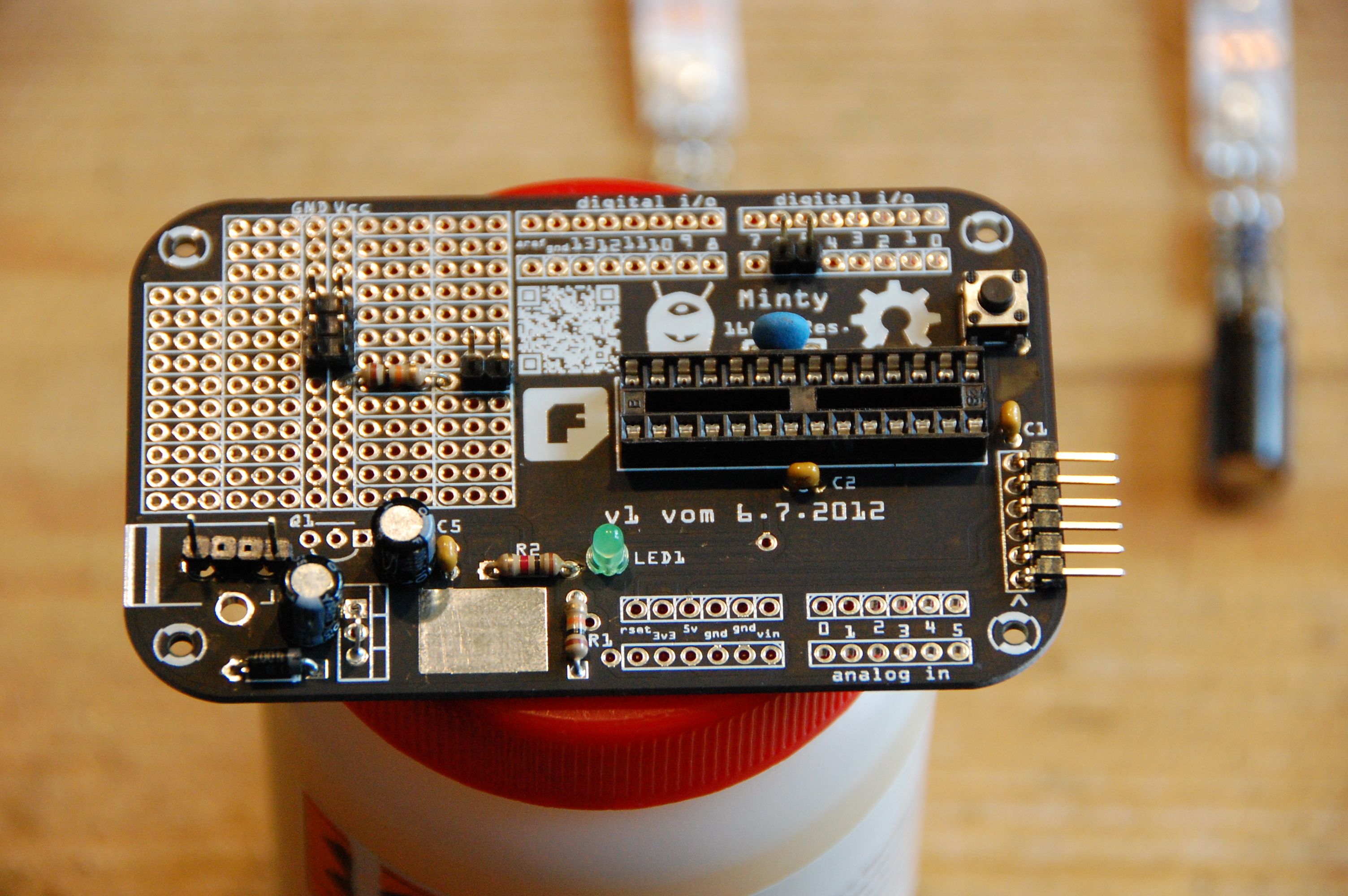

Als Basis und zur Steuerung dient ein Minty. Dieser
muß nicht komplett bestückt werden, da wir keine
Shields benutzen und auch keine 3,3 Volt-Versorgung
benötigen.
Minty-Anleitung
3. Stromversorgung
Das ganze System läuft mit 5 Volt. Hat man ein

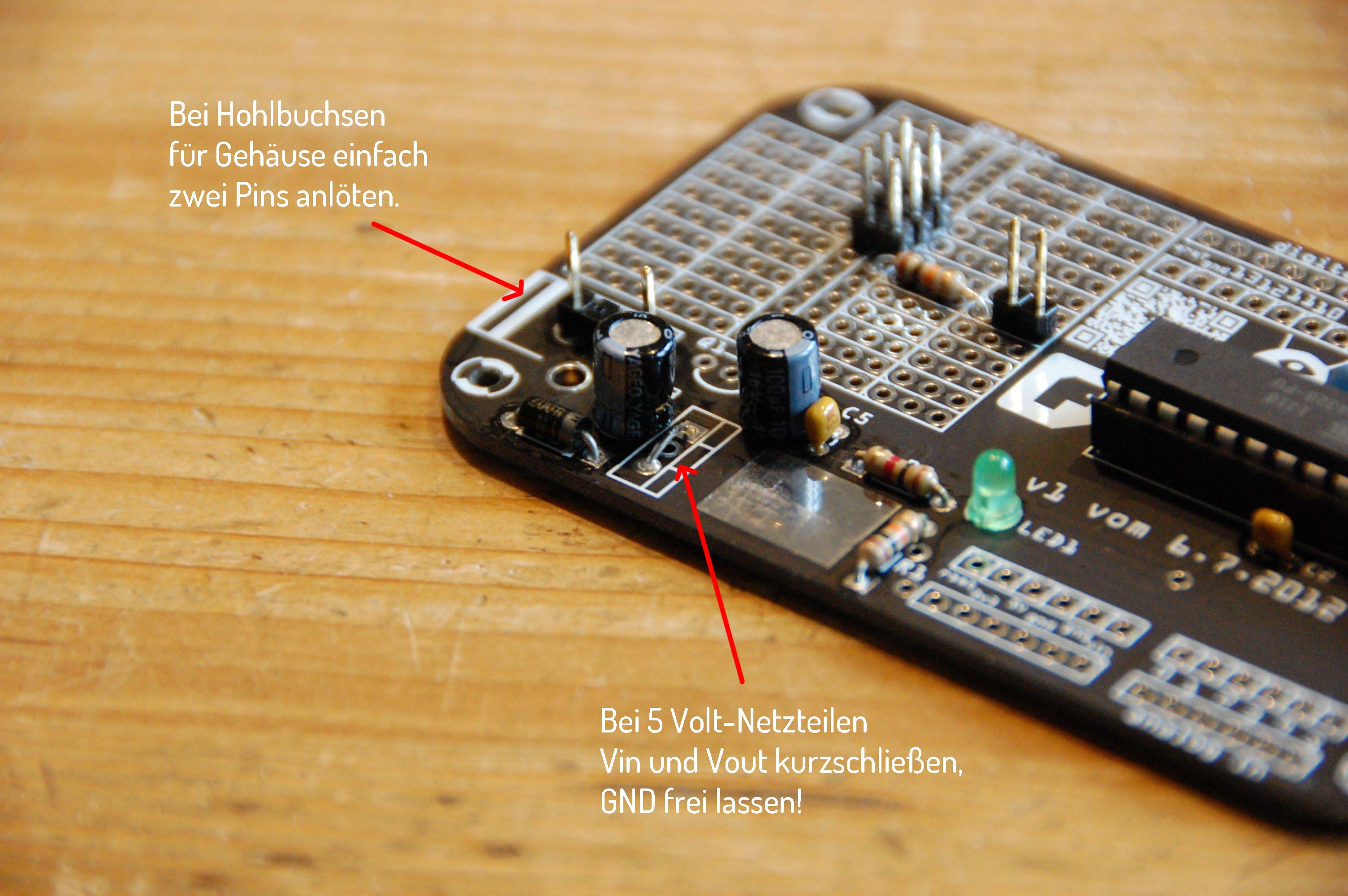

5 Volt-Netzteil zur Hand, kann der Spannungsregler
entfallen. Dazu überbrückt man den rechten und linken
Pin des Spannungsreglers.
Dabei darauf achten, daß der mittlere Pin (GND)
keinen Kontakt zu den äußeren Pins (Vin bzw. Vout)
bekommt!
Bei der Verwendung des Spannungsreglers kann man das Pixi-Therm mit
6,5-12 Volt speisen. Es müssen dann aber auch mindestens
6,5 Volt sein, sonst regelt der Spannungsregler nicht!
4. NeoPixel vorbereiten
Laut Adafruits NeoPixel Überguide
(den es sich wirklich zu lesen lohnt!) sollte für den korrekten Betrieb von
NeoPixel-Strips an jedem Ende ein großer 1000 μF-Elko hängen. Vor DIN (der Einspeisung der Daten) sollte
ein 300-500 Ohm-Widerstand sein, die Stromversorgung sollte man aufteilen: an einem Ende +5 Volt, am
anderen Ende GND.
Geübte Tüftler/Löter können das natürlich freifliegend
aufbauen, für alle anderen
gibt es kleine Hilfsplatinen.
Diese Platinen können an die NeoPixel-Strips angelötet werden und stellen die Anschlüsse wieder zur
Verfügung.

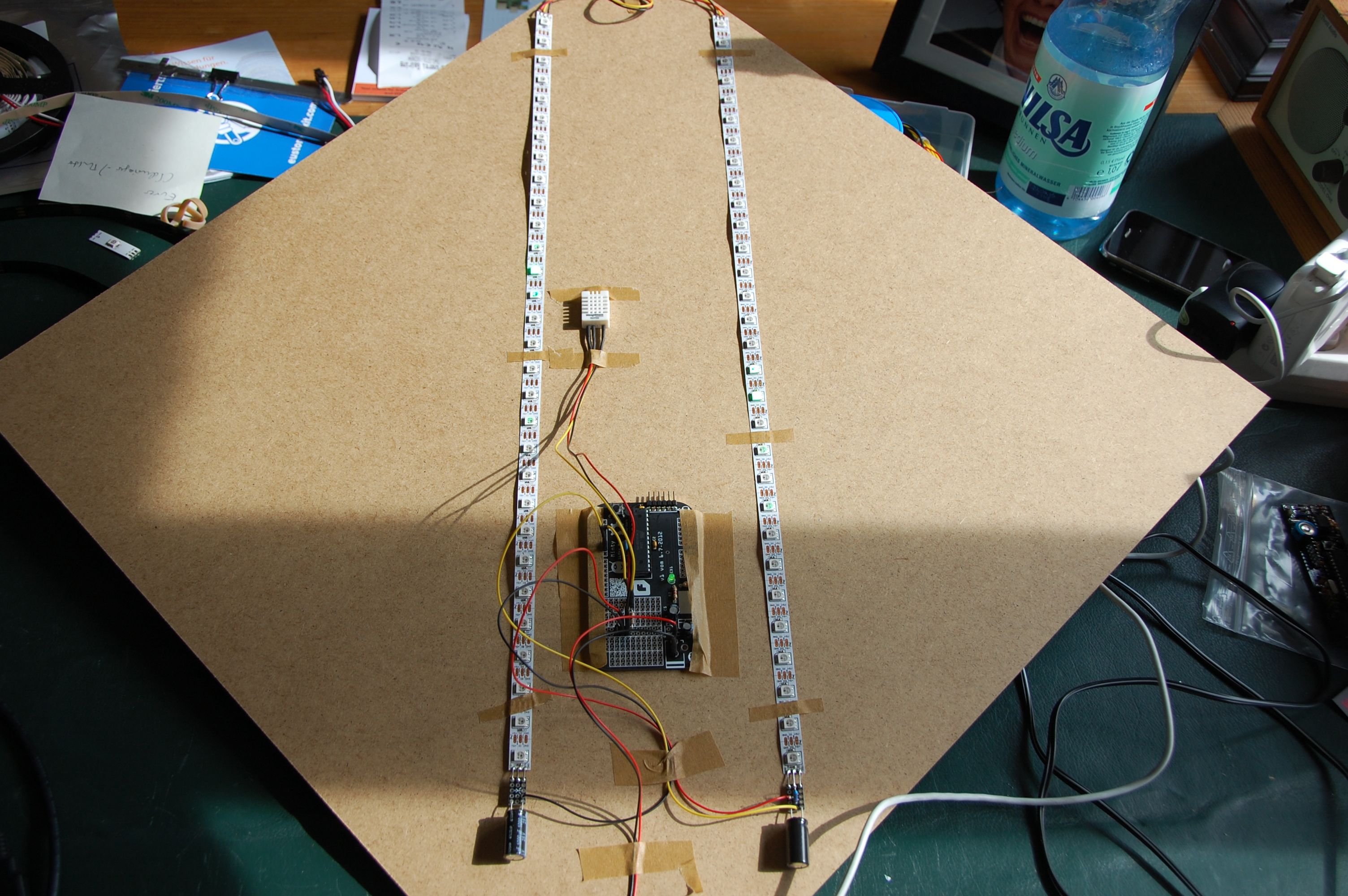

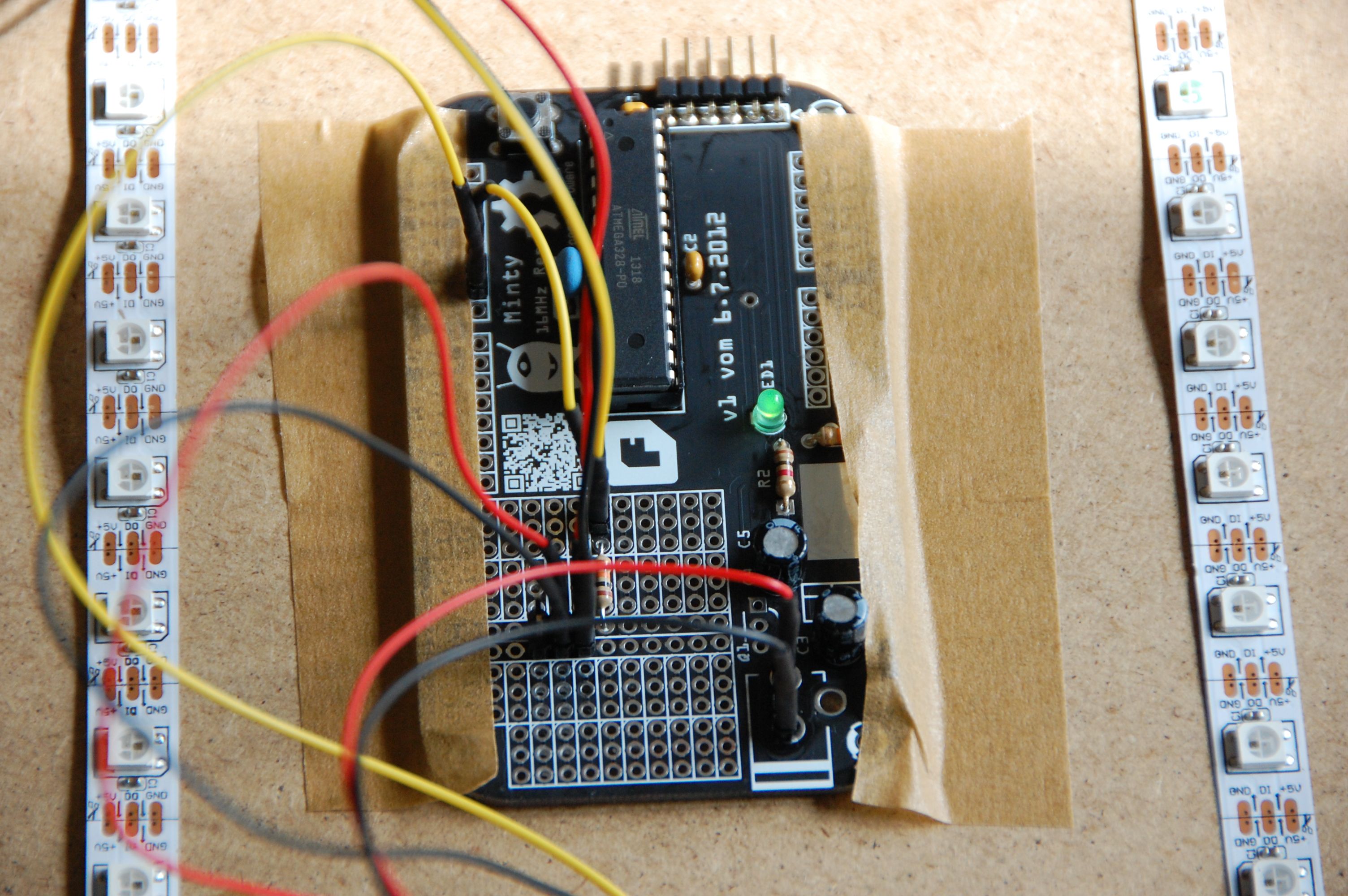

5. Anschluß der Komponenten
Siehe auch den Anschlußplan, Link in der rechten Spalte auf dieser Seite!
Der DHT22-Sensor wird, wie im Adafruit Learning System
beschrieben, an Vcc, GND und mit einem Pull-Up-Widerstand
an D5 angeschlossen.
Der NeoPixel-Strip wird an D6 (Din) angeschlossen.
Jetzt kann man über die Arduino-IDE die Firmware
(Link in der rechten Spalte auf dieser Seite!) auf den ATMEGA328 aufspielen.
Dazu muß die Adafruit NeoPixel-Library im library-Ordner liegen, diese gibt es hier:
https://github.com/adafruit/Adafruit_NeoPixel.
Zusätzlich wird die DHT22-Library von Adafruit benötigt, diese gibt es hier:
https://github.com/adafruit/DHT-sensor-library.

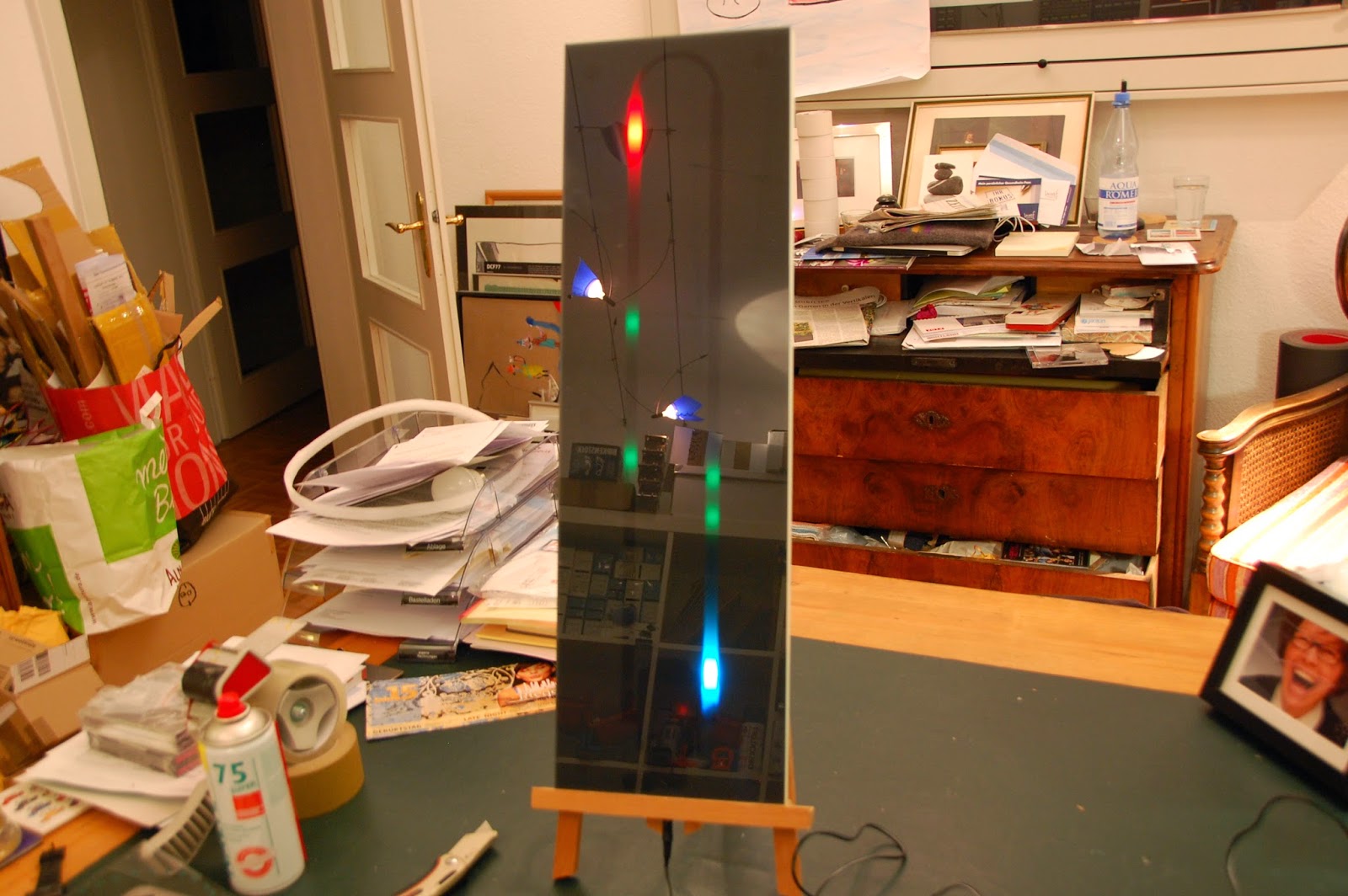

Wie geht es weiter?
Bei dem Anbringen der Skala auf das Acryl-Glas
bzw. der Montage des Acryl-Glases kann es immer
vorkommen, daß die Skala nicht exakt auf den
LED-Streifen zum Liegen kommt.
Die Skala kann daher kalibriert werden: die Anzeige
wird dabei ein wenig verschoben, so daß die
Temperatur und Luftfeuchtigkeit wieder stimmt.
Dazu kommentiert man im Sketch den Compiler-Schalter
DISPLAY_CALIBRATE ein. Die Anzeige
wird dadurch fest auf 25,0 °C bzw. 50 %
rel. Luftfeuchtigkeit gesetzt.
Jetzt liest man auf der Skala ab, welche Temperatur bzw.
Luftfeuchtigkeit man sieht. Diese Zahlen trägt man im Sketch
bei I_SEE_TEMP (Ich sehe Temperatur) bzw.
I_SEE_HUMIDITY (Ich sehe Feuchtigkeit) ein.
Als Gegenprobe kann man jetzt DISPLAY_CALIBRATE
wieder auskommentieren, dafür DEBUG einkommentieren
und im seriellen Monitor (57.600 Baud) überprüfen,
ob die gemessenen und angezeigten Werte übereinstimmen.
